UNITANK工藝在武漢經濟技術開發區污水處理廠的應用

UNITANK工藝在武漢經濟技術

開發區污水處理廠的應用

 周桃紅¹，夏春陽¹，卜祖坤¹，余斌¹，李樹輝²

（1.武漢凱迪水務有限公司運營分公司，武漢  430223；2. 華中科技大學市政工程系，武漢  430223）

摘要：本文總結了UNITANK工藝在武漢經濟技術開發區污水處理廠的工藝設計參數、基本運行情況，針對運行管理中出現的一些問題進行了優化與改進，最后針對UNITANK的設計提出了建議。

關鍵詞：UNITANK;  工藝流程;  運行管理;  工藝矩陣用

     武漢經濟技術開發區污水處理廠采用BOT運作模式，一期設計規模6×104m3/d，采用UNITANK工藝，2005年9月開始調試，10月調試完畢并開始試運行，2006年1月正式投入運行，到目前為止，系統能夠?qū)崿F(xiàn)全自動運行，出水水質穩定，符合設計要求。UNITANK工藝非常成功地運用于中國市政污水處理項目。

1  工藝設計指標

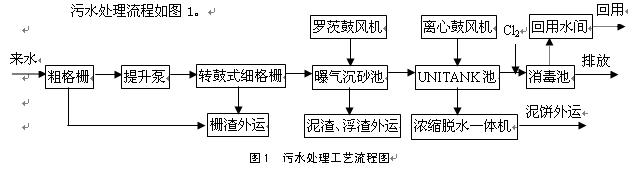

    污水處理流程如圖1。

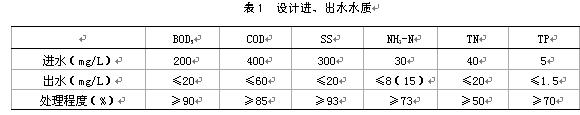

    設計進、出水水質如表1。

2  工藝特點

    UNITANK工藝是20世紀90年代比利時SEGHERS公司開發的一項專利技術，它克服了傳統SBR法不能連續進出水且需要價格昂貴的潷水器的缺點，采用固定出水堰排水，實現了連續進、出水。

    UNITANK的通用形式是采用三個相同容積池子組成的標準系統。這三個池子通過共壁上的開孔實現水力連接，三個池子中均裝有曝氣系統，兩個邊池還裝有出水裝置，既可以做反應池又可以做沉淀池。該系統的運行近似于三溝式氧化溝，通過將經典SBR的時間推流與連續系統的空間推流相結合保證了系統的連續運行，彌補了單個反應器完全混合的不足。UNITANK工藝不需要設置污泥回流系統，采用了矩形池結構，因而反應池可共用隔墻，減少占地，節省了土建費用。同時UNITANK工藝采用模塊化設計，這樣便于將來進行擴建，也便于根據進、出水水質對工藝運行狀況進行靈活調整。

    經過近20年的發展，UNITANK工藝較最初已有了較大的改進，武漢經濟技術開發區污水處理廠采用的是第三代UNITANK工藝，將中池容積進行了增大，每組池的平面尺寸為：邊池30m×30m，中池30m×40m，有效水深6m。采用這種結構有利于提高UNITANK系統的有效容積，提高系統的經濟性。

     采用空氣堰排水裝置是本項目的另一大特色，空氣堰排水裝置由不銹鋼空氣罩、出水堰板、進氣閥、出氣閥及其他輔助設備組成（見圖2）。

    當邊池進入非出水階段時，控制系統會自動打開空氣堰進氣閥、關閉出氣閥，而堰兩邊即池內和出水槽由于有水，堰內形成一個密閉空間，此時堰內氣壓上升，形成氣封，阻止池內污泥混合液進入出水槽，污染出水槽。在空氣堰的使用過程中，由于堰內空氣會產生正常的泄漏，因此需對其進行間歇補氣。

    當邊池進入出水階段時，控制系統會自動打開空氣堰出氣閥、關閉進氣閥，將堰內氣壓泄掉，空氣堰開始出水。
