一種適合我國中小城鎮污水處理技術

 4   工藝流程

天津市環興污水處理廠污水處理廠采用“改進型UASB水解+復合生物接觸氧化生物處理”工藝，該工藝有以下優點：

（1）污水處理廠工程投資和運行費用比傳統活性污泥法低30%左右。

（2）改進型UASB水解生物反應池：其主要作用是將廢水中難生物降解物質轉變?yōu)橐咨锝到馕镔|(zhì)，提高廢水的可生化性，從而減少反應時間和處理能耗，以利于后續的好氧生物處理。

（3）處理污水的同時完成對污泥的穩定和減量處理，從而取消了傳統工藝中的消化池。

（4）復合生物接觸氧化池采用鼓風曝氣，懸浮填料。在減小停留時間及占地面積的同時降低能耗，投資省，運行穩定處理效果好，具有良好的抗沖擊負荷能力，保證出水水質且便于操作管理。

（5）不需經常調節生物污泥量，不會產生污泥膨脹。

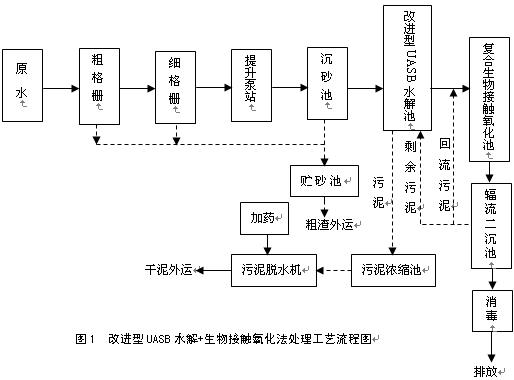

 天津市環興污水處理廠工藝流程詳見圖1。

5  主要構筑物設計

5.1  格柵井

粗格柵為全不銹鋼回轉自動格柵除污機2臺，其柵條間隙b=20mm，格柵傾角α=75°，格柵寬B=0.8m；細格柵為全不銹鋼回轉自動格柵除污機2臺，其柵條間隙b=5mm，格柵傾角α=75°，格柵寬B=0.8m，為便于維護檢修，每臺格柵前、后設置手動閘門。在泵房可以監測格柵前后水位，自動控制格柵啟停。同時也可以現場手動啟停。

5.2  進水泵房

本工程選用具有高效、防纏繞、無堵塞功能的潛污泵4臺（3用1備），每臺泵采用單獨出水管，自由出流。采用變速拖動技術，由超聲波液位計來控制變頻器，達到自動控制水泵的目的，并節省能耗。單泵基本參數：Q=650m3/h，揚程H=12m，功率N=37kW。

5.3  沉砂池

泵站的出水管分別進入沉砂池的4個配水井中，并分成兩格進入沉砂池，沉砂池為平流沉砂池，總長L=14.9m，有效長度L1=9m，池底設2個砂斗，斗底坡度α=55°，重力排砂，斗底設閘閥，上設手動啟閉機，人工操作。水平流速v =0.3m/s，水力停留時間t=30 s。

排砂方式采用機械出砂，并經過砂水分離器處理后砂粒外運填埋處置。

5.4  改進型UASB水解池

改進型UASB水解池設計流量Q=30000m3/d,其主要作用是將污水中難降解及大分子物質分解成易降解和小分子物質，減輕后續的好氧生化處理負荷。為保證配水均勻，水解池采用UASB一管一孔配水方式，停留時間t=2.5h，上升流速v=1.4m/h，有效水深H=5m。采用底部擴張管嘴排泥，排泥管徑DN200，每天排剩余污泥1次，選用美國DE污泥界面計1臺，以保證準確及時排泥。

5.5  復合生物接觸氧化池

復合生物接觸氧化池設計流量Q=30000m3/d,懸浮污泥濃度2500mg/L停留時間HRT=4h,有效水深H=5m；池底設微孔曝氣器，池內設自由擺動填料4000m3；污泥回流比R=40%，設污泥回流泵池，污泥回流泵參數：流量Q=250m3/h，揚程H＝5m；功率N=5.5kW·h，2用1備。

5.6  輻流式二沉池及其配水井

二沉池采用全橋式周邊驅動刮吸泥機，中心進水、周邊出水池徑D=30m, 數量2臺,功率N=1.5kW·h，池中央底部設有泥斗，污泥經排泥管道，排至回流污泥井。數量2座，停留時間HRT=3h，表面負荷q=1.0 m3/ m2·h池邊水深h=3.7m。

5.7  鼓風機房

鼓風機房設置5臺(4用1備)多級離心式鼓風機，該風機與羅茨風機相比，效率較高且節能顯著。在鼓風機房配電室監測每臺風機壓力、溫度、生物反應池中的溶解氧等參數，監控鼓風機、生物反應池及相應配套設施的運行。風量Q=40m3/min，出口壓力153kPa，功率N=45kW·h。

5.8  消毒渠

采用紫外C進行消毒，消毒模塊：420支低壓汞燈，功率：N=17kW·h，消毒渠平面尺寸為12m×2.5m，池總深1.5m。

5.9  污泥濃縮池

將污水處理過程中產生的剩余污泥進行重力濃縮，降低含水率，便于污泥脫水。每日排泥總量Q=409m3/d，含水率：98%，停留時間HRT=12h，數量：2座，有效水深：H=3.5m；池徑D=8.6m，全橋式刮泥機2臺，功率N=0.75kW·h。

5.10  污泥脫水機房

污泥脫水在污泥處理工藝中非常關鍵，其脫水效果將直接影響污泥后處置。設計采用帶式壓濾機。剩余污泥干重：6135kg/d；進泥含水率：97%，進泥污泥量204 m3/d，出泥含水率：80%，脫水后污泥量：31m3/d，絮凝劑投加量：2.5‰kg/kg·DS，用藥量：15kg/d；主要設備為：帶式壓濾機2臺，帶寬B=2.0m；N＝5.5kW·h；污泥螺桿泵2臺，Q=30m3/h，H=20m，N=4kW·h；φ300螺旋輸送器2套；加藥螺桿泵2臺Q=2m3/h，H=20m，N=0.75kW·h。

6  運行情況及處理效果

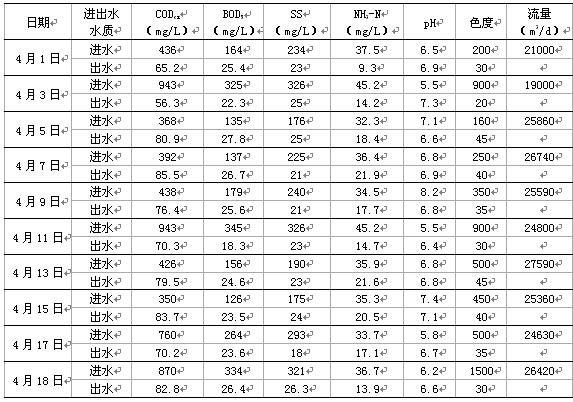

天津市津南環興污水處理廠自2004年1月1正式運行，各構筑物運行情況達到設計要求，設備運行正常，水質變化比較大，2004年4月份部分進出水水質如表2所示。
